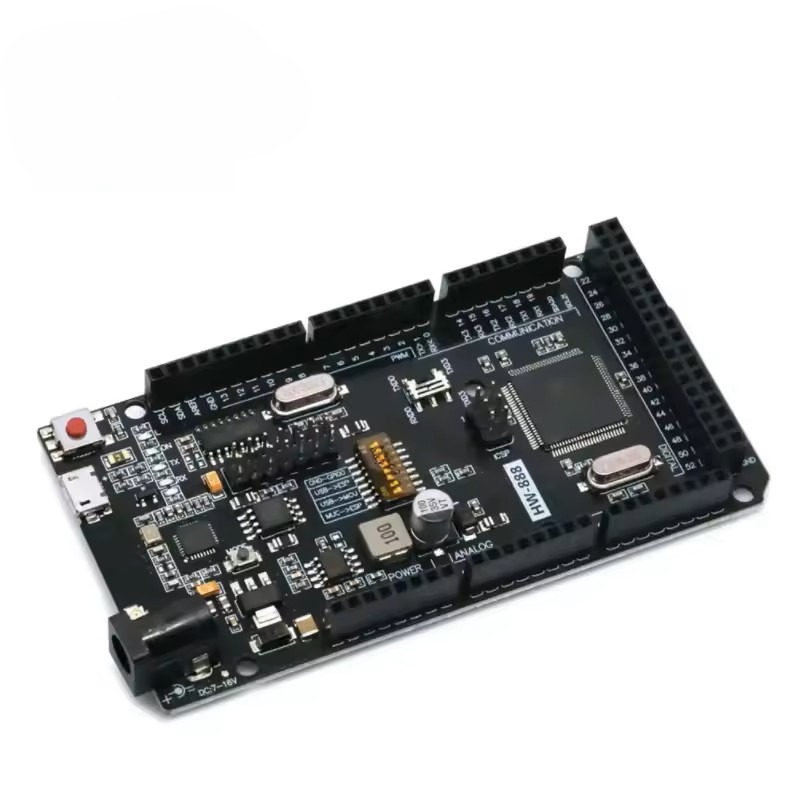

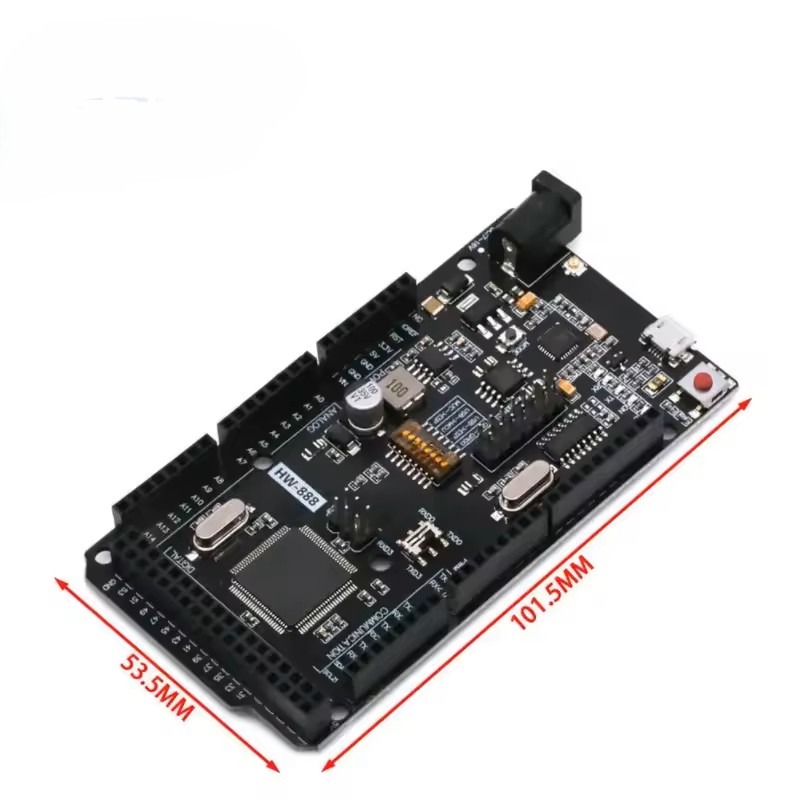

Mega 2560 + WiFi R3 (ESP8266) – Alt-i-ét IoT Udviklingsboard med 32Mb Flash

Dette unikke udviklingsboard er en specialudgave af den klassiske Arduino Mega R3, hvor en ESP8266 chip er integreret direkte på printet. Det betyder, at du får masser af I/O-muligheder (pins) til dine sensorer og motorer, samtidig med at du kan sende data til skyen via WiFi.

Boardet er udstyret med en DIP-switch, der lader dig styre forbindelsen mellem de to chips og USB-porten. Du kan programmere dem uafhængigt af hinanden eller lade dem kommunikere sammen. Med 32Mb (4MB) ekstra flash-hukommelse til ESP8266 er der masser af plads til store webscripts og data-logging.

Vigtigste funktioner:

• Dobbelt Kraft: ATmega2560 til logik/styring og ESP8266 til WiFi.

• USB-C / Micro-USB: (Tjek dit specifikke board, men ofte moderne USB-C på de nyeste versioner).

• DIP-Switch kontrol: Nem skift mellem programmering af Mega, ESP eller seriel kommunikation.

• Masser af porte: 54 digitale I/O pins og 16 analoge inputs.

Tekniske specifikationer:

• Microcontroller: ATmega2560 (16 MHz).

• WiFi Chip: ESP8266 (NodeMCU kompatibel).

• Flash (ESP8266): 32 Mb (Megabits).

• USB-Driver: CH340G.

• Inputspænding: 6-12V (anbefalet via DC-stik) eller 5V via USB.

Installere Driver (CH340g)

På nogle computer skal der ikke bruges en driver da windows selv finder ud af det. men med en CH340g USB chip skal computer i nogle tilfælde have en driver den kan downloades her.

Download: CH340g Driver (Windows 32 bit)
Download: CH340g Driver (Windows 64 bit)

Programmering:

For at programmere skal du bruge Arduino´s IDE kan downloades via dette deres hjemmeside
